Produktets funktioner
Fremragende høj-temperaturstyrke og krybemodstand
MAR-M 509 besidder enestående trækstyrke, flydespænding og krybemodstand ved høje temperaturer på grund af forstærkning af fast opløsning (wolfram) i koboltmatricen og dispersionsstyrkelse af karbider (MC- og M₂₃C₆-typer). Legeringens langsigtede-styrke ved 900 grader er 40-50 MPa højere end den for den sammenlignelige legering X-40, med en forbedret temperaturkapacitet på 40-50 grader. Den er velegnet til stationære komponenter såsom turbinestyreskovle og føringer, der udsættes for langvarig højtemperaturbelastning.
God oxidations- og varmekorrosionsbestandighed
Det høje chromindhold (ca. 23%) fremmer dannelsen af en tæt og stabil Cr₂O₃-oxidfilm på legeringsoverfladen, hvilket effektivt forhindrer matrixoxidation i oxiderende atmosfærer med høje-temperaturer. Derudover øger tilføjelsen af elementer såsom tantal og wolfram legeringens varmekorrosionsbestandighed. Koboltmatricen giver god modstandsdygtighed over for varme korrosionsmedier såsom svovl og vanadium, hvilket gør den særligt velegnet til høje-temperaturmiljøer i flymotorer og industrielle gasturbiner.
God mikrostrukturel stabilitet og termisk stødmodstand
MAR-M 509 bevarer en stabil hårdmetalstruktur under langvarig-høj-temperaturdrift og udviser god modstand mod termisk stød. Selv under forhold med hyppige temperaturudsving forbliver dens mekaniske egenskaber stabile, hvilket gør den velegnet til varme-komponenter i flymotorer og gasturbiner, der oplever hyppige opstarts--op- og nedlukningscyklusser.
Støbe- og bearbejdningsegenskaber
MAR-M 509 er primært dannet ved hjælp af præcisionsstøbeprocesser (investeringsstøbning), som er velegnede til fremstilling af komplekse-formede varme-komponenter såsom turbinestyreskovle og -styr. Legeringen har generelt acceptable bearbejdningsegenskaber og anbefales at blive bearbejdet med hårdmetalskæreværktøjer. Dens svejsbarhed er begrænset og kræver brug af specialiserede processer.
Tekniske specifikationer
Kemisk sammensætning
|
Element |
Standardkrav |
Noter |
|
Co |
Resterende mængde (52,5-58,45%) |
Matrixelementer, der giver høj-temperaturstyrke, termisk stabilitet og fremragende termisk korrosionsbestandighed |
|
Cr |
22.5 --- 24.35% |
Danner en tæt Cr₂O₃ beskyttende film, der giver oxidations- og termisk korrosionsbestandighed |
|
Ni |
9.0 --- 11.0% |
Stabiliser den austenitiske struktur, forbedrer sejhed og bearbejdelighed |
|
W |
6.5 --- 7.5% |
Giver betydelig solid opløsningsforstærkning og hårdmetalforstærkning, hvilket forbedrer høj-temperaturkrybemodstand |
|
Ta |
3.0 --- 4.0% |
Dann stabile MC-carbider for at forbedre høj-temperaturstyrke og mikrostrukturel stabilitet |
|
C |
0.55 --- 0.65% |
Danner karbider med krom, wolfram og tantal, der tjener som kernekilden til høj-temperaturstyrke |
|
Zr |
0.3 --- 0.6% |
Mindre tilføjelser for at forbedre korngrænsestyrken og krybemodstanden |
|
Ti |
0.15 --- 0.25% |
Form carbider for at hjælpe med at styrke |
|
Fe |
Mindre end eller lig med 1,5 % |
Streng kontrol for at sikre renhed og organisatorisk stabilitet |
|
Si |
Mindre end eller lig med 0,4 % |
Deoxidationsmiddel |
|
Mn |
Mindre end eller lig med 0,1 % |
Deoxidationsmiddel |
|
P |
Mindre end eller lig med 0,015 % |
Urenhedselement |
|
S |
Mindre end eller lig med 0,015 % |
Undgå varm skørhed |
Fysiske egenskaber
|
Ejendom |
Værdi/område |
Testbetingelser |
|
Tæthed |
8,86 g/cm³ |
Rumtemperatur (20 grader) |
|
Smeltepunkt |
1346 --- 1395 grad |
--- |
|
Termisk udvidelseskoefficient (20-100 grader) |
12.0 × 10⁻⁶ /K |
--- |
|
Elastikmodul (Youngs modul) |
200 --- 220 GPa |
Rumtemperatur |
|
Termisk ledningsevne (20 grader) |
10 --- 12 W/(m·K) |
--- |
|
Magnetisme |
Ikke-magnetisk (svagt magnetisk) |
Kobolt-baserede legeringer er typisk ikke-magnetiske eller svagt magnetiske ved stuetemperatur |
Mekaniske egenskaber (udglødet tilstand, typiske værdier)
|
Ejendom |
Typisk værdi |
Specifikation |
|
Trækstyrke |
Større end eller lig med 725 MPa |
AMS 5370 / ASTM B815 |
|
Udbyttestyrke (0,2 % offset) |
Større end eller lig med 450 MPa |
AMS 5370 / ASTM B815 |
|
Forlængelse |
Større end eller lig med 5,0 % |
AMS 5370 / ASTM B815 |
|
Hårdhed (støbt tilstand) |
30-35 HRC (≈ 290-330 HB) |
--- |
Bemærk: Denne legering er en støbt kobolt-baseret høj-temperaturlegering. Lav forlængelse er dens typiske egenskab, og den er velegnet til statiske eller lav-driftsforhold.
Ydeevne ved høj-temperatur
MAR-M 509 udviser fremragende evne til at opretholde styrke ved høje temperaturer med følgende typiske referenceværdier:
|
Temperatur |
Trækstyrke (typisk værdi) |
Vedvarende styrke (100 timer, typisk værdi) |
|
Rumtemperatur |
Større end eller lig med 725 MPa |
--- |
|
650 grader |
650 MPa |
--- |
|
815 grader |
450 MPa |
230 MPa |
|
900 grader |
350 MPa |
150 MPa |
|
980 grader |
250 MPa |
90 MPa |
|
1090 grader |
150 MPa |
38 MPa |
Antioxidant ydeevne:
I oxiderende atmosfærer op til 1000-1100 grader danner MAR-M 509 et tæt og godt-vedhæftet Cr₂O₃-oxidlag på overfladen, hvilket resulterer i en lavere oxidationsvægtstigning sammenlignet med konventionelt rustfrit stål og mange jernbestandige{5}varmebaserede{7}stål{7}. I miljøer, der involverer forbrænding af svovlholdigt-brændstof, overstiger dens termiske korrosionsbestandighed den for mange jern-baserede og nikkelbaserede{10}}højtemperaturlegeringer.
Mikrostrukturel stabilitet:
Under lang-eksponering ved 800-1050 grader forbliver karbidstrukturen af MAR-M 509 stabil, hvilket sikrer dens mekaniske egenskaber og sejhed under længerevarende højtemperaturservice.
Gældende medier:
Høj-temperaturluft, forbrændingsrøggasser (indeholdende svovl og vanadium)
Oxiderende atmosfærer med høj-temperatur
Termiske korrosionsmiljøer (indeholdende Na₂SO4, V₂O₅ osv.)
Høj-temperaturgasser (strømningsvejsmiljø i gasturbiner)
Bemærk: MAR-M 509 er primært beregnet til brug i gasformige medier med høje-temperaturer og er ikke egnet til vandholdige korrosionsmiljøer.
MAR-M 509 er specielt designet til ekstremt høje-temperatur-, oxidations- og termisk korrosionsmiljøer og anbefales til brug i følgende områder:
Ansøgningsfelter
-
Luftfart: Turbinestyreskovle, guider, turbinestatorblade, forbrændingskammerkomponenter og høje-temperaturtætninger af flymotorer.
-
Industrielle gasturbiner: Statorkomponenter med varme-ende, såsom turbinestyreskovle, føringer, overgangsstykker og tætningsringe.
-
Strømproduktion: Statorkomponenter med-høj temperatur og komponenter i gasturbiner med varm gas.
-
Marinemotorer: Turbinestyreskovle og varme-komponenter i avancerede marinemotorer.
-
Industriovne med høj-temperatur: Høj-belastningsbærende-komponenter, såsom ovnruller, strålingsrør, varmebehandlingsarmaturer og kurve (driftstemperatur mindre end eller lig med 1050 grader).
Levering og tilpasning
Vi tilbyder fleksible og pålidelige forsyningskædeløsninger for at sikre, at du modtager MAR-M 509-materialer, der passer perfekt til dine projektkrav.
|
Form |
 Ark/Plade
|

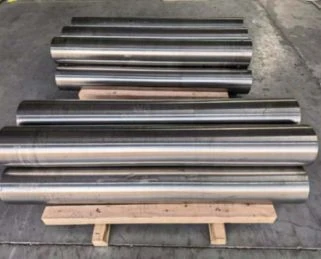

 Bar/stang
|
 Rør/rør
|
 Strip/Sheet Coil
|
 Tråd/wirestang
|
Præcisionsstøbning (investeringsstøbning)
|
|---|---|---|---|---|---|---|
|
Konventionel rækkevidde |
Tykkelse: 0.5 - 100 mm |
Diameter Φ6-500mm |
Udvendig diameter Φ10-300mm |
Tykkelse: 0,1 – 3,0 mm |
Diameter Φ0,5-10mm |
Tilpas efter tegningerne |
|
Mulighed for tilpasning |
Speciel tyk/tynd rullende, ekstra brede plader; speciel overfladebehandling, fast-skæring |
Store-smedede stænger (op til Φ800 mm), special-formede stænger |
Stor-diameter tykke-væggede rør, speciel legeringssammensætning; Bearbejdning af rørende (affasning, fast længde) |
Forskellige hårdhedsforhold, speciel varmebehandling, syre-vasket overflade |
Speciel overfladebehandling, præcisionstegning |
Kernemorfologi. Velegnet til komplekse-formede varme-komponenter såsom turbinestyreskovle, føringer og tætningsringe |
Hvorfor vælge os? - Pålidelig teknisk teknologi. Pålidelig levering.
Vi er ikke kun en leverandør, men en betroet materialepartner for dig i Kina.
Vertikalt integreret produktion
Ejer 20.000㎡ anlæg med 10+ automatiserede linjer (8,000+ tons/år). Internt-værktøjs- og matricecenter muliggør hurtig tilpasning og effektiv omkostningskontrol - ingen mellemmandsopmærkning.
Streng kvalitetskontrol på alle stadier
Fuld sporbarhed på tværs af vigtige QC-kontrolpunkter gennem hele produktionen. 100 % i overensstemmelse med ASTM/ASME-, EN- og GB-standarderne. Materialetestrapporter tilgængelige med hver forsendelse.
Pålidelig levering og eksportemballage
10+ års eksport til Europa, Nordamerika, Sydøstasien og Mellemøsten med vandtæt og anti-rustbeskyttelse kombineret med fleksible forsendelsesmuligheder sikrer sikker og-ankomst.
Prøvevalidering før masseproduktion
Vi leverer gratis prøver til kvalitetskontrol, så du kun kan placere bulkordrer efter godkendelse. Vi sikrer konsistens fra prøve til masseproduktion ved nøjagtige dimensionsmålinger og gennemsigtig fremstilling.
FAQ
Q: Hvad er de vigtigste fordele ved MAR-M 509?
Sp.: Hvilken varmebehandling er påkrævet til MAR-M 509?
Q: Hvad er den maksimale driftstemperatur?
Q: Hvad er forskellen mellem MAR-M 509 og X-40?
