Produktets funktioner
Høj permeabilitet og lav tvangsevne
Kernefordelen ved Permalloy 50 ligger i de iboende magnetiske egenskaber af dens nikkel-jernmatrix. Det optimerede nikkelindhold forbedrer legeringens initiale permeabilitet og maksimale permeabilitet betydeligt, hvilket muliggør hurtig magnetisering og afmagnetisering under svage magnetfelter med ekstremt lavt hysteresetab. Typisk tvangsevne er så lav som < 16 A/m, og initial permeabilitet kan nå > 12.000. Det klarer sig usædvanligt godt i applikationer, der involverer svag signalbehandling og høj-følsomhedssensorer, hvilket gør det til et ideelt materiale til at opnå magnetisk afskærmning og magnetiske enheder med høj-følsomhed.
Fremragende magnetisk afskærmningsydelse
Permalloy 50 har høj permeabilitet og lavt hysteresetab, som effektivt leder og lukker eksterne magnetiske felter igennem sig selv, og derved beskytter følsomme elektroniske komponenter mod interferens fra magnetiske strejffelter. I jævnstrøm og lavfrekvente-vekselstrømsmagnetiske felter er dens afskærmningseffekt langt bedre end almindelige siliciumstål- og ferritmaterialer. Den er velegnet til banebrydende felter, såsom præcisionsinstrumenter, medicinsk udstyr og kommunikationssystemer, der kræver præcis kontrol og afskærmning af svage magnetfelter.
God temperaturstabilitet
Permalloy 50 udviser fremragende magnetisk ydeevnestabilitet over et bredt temperaturområde på -50 grader til 200 grader, med meget lavere variationshastigheder i permeabilitet og driftspunkt sammenlignet med konventionelle bløde magnetiske materialer. Dens Curie-temperatur er cirka 480 grader, hvilket giver den mulighed for at opretholde ensartede magnetiske egenskaber over et bredt temperaturområde. Dette gør den velegnet til applikationer med strenge krav til temperaturstabilitet, såsom bilelektronik, industriel kontrol og rumfart.
Fremragende bearbejdnings- og formningsegenskaber
Permalloy 50 udviser gode varm- og koldbearbejdningsegenskaber, hvilket gør det muligt at smede, rulle og stemple den i form. Dens duktilitet er overlegen i forhold til de fleste sprøde, bløde ferritmagnetiske materialer, hvilket gør den velegnet til fremstilling af komplekse magnetiske skjolde, laminerede kerner og præcisionsstemplede dele. Udglødning kan optimere magnetiske egenskaber, eliminere behandlingsspændinger, genoprette permeabiliteten og reducere koercitivitet. Konventionelle bearbejdningsoperationer såsom drejning, fræsning, boring og slibning er anvendelige, med hårdmetalværktøjer anbefalet.
Tekniske specifikationer
Kemisk sammensætning
|
Element |
Standardkrav |
Noter |
|
Ni |
49.0 - 51.0% |
Kerneelementer, der markant forbedrer magnetisk permeabilitet og Curie-temperatur |
|
Fe |
Resterende mængde |
Matrixelementer, der giver høj magnetisk fluxtæthed og omkostningseffektiv- |
|
C |
Mindre end eller lig med 0,02 % |
Streng kontrol for at sikre magnetiske egenskaber og renhed |
|
Mn |
Mindre end eller lig med 0,50 % |
Streng kontrol for at forhindre forringelse af magnetiske egenskaber |
|
Si |
Mindre end eller lig med 0,20 % |
Streng kontrol for at sikre ensartethed i magnetiske egenskaber |
|
Cr |
Mindre end eller lig med 0,10 % |
Streng kontrol for at sikre permeabilitet |
|
P |
Mindre end eller lig med 0,015 % |
Urenhedselementer |
|
S |
Mindre end eller lig med 0,010 % |
Undgå varm skørhed |
Fysiske egenskaber
|
Ejendom |
Værdi/område |
Testbetingelser |
|
Tæthed |
8,17 g/cm³ |
Stuetemperatur (20 grader) |
|
Curie temperatur |
≈ 480 grader |
- |
|
Mætningsmagnetisk fluxtæthed (Bs) |
≈ 1.6 T |
Stuetemperatur |
|
Tvangskraft (Hc) |
< 16 A/m |
Udglødet tilstand |
|
Initial permeabilitet (μi) |
> 12,000 |
Udglødet tilstand |
|
Maksimal permeabilitet (μmax) |
≈ 180,000 |
Udglødet tilstand |
|
Resistivitet |
≈ 0.45 μΩ·m |
Rumtemperatur |
|
Termisk udvidelseskoefficient (20-100 grader) |
10.5 × 10⁻⁶ /K |
- |
|
Elastikmodul (Youngs modul) |
205 GPa |
Rumtemperatur |
Mekaniske egenskaber (udglødet tilstand, typiske værdier)
|
Ejendom |
Typisk værdi |
Specifikation |
|
Trækstyrke |
Større end eller lig med 450 MPa |
ASTM A753 |
|
Udbyttestyrke (0,2 % offset) |
Større end eller lig med 200 MPa |
ASTM A753 |
|
Forlængelse |
Større end eller lig med 25 % |
ASTM A753 |
|
Hårdhed |
≈ 85 HRB |
- |
Fysiske egenskaber
|
Ejendom |
Værdi/område |
Testbetingelser |
|
Tæthed |
8,17 g/cm³ |
Stuetemperatur (20 grader) |
|
Curie temperatur |
≈ 480 grader |
- |
|
Mætningsmagnetisk fluxtæthed (Bs) |
≈ 1.6 T |
Stuetemperatur |
|
Tvangskraft (Hc) |
< 16 A/m |
Udglødet tilstand |
|
Initial permeabilitet (μi) |
> 12,000 |
Udglødet tilstand |
|
Maksimal permeabilitet (μmax) |
≈ 180,000 |
Udglødet tilstand |
|
Resistivitet |
≈ 0.45 μΩ·m |
Rumtemperatur |
|
Termisk udvidelseskoefficient (20-100 grader) |
10.5 × 10⁻⁶ /K |
- |
|
Elastikmodul (Youngs modul) |
205 GPa |
Rumtemperatur |
Magnetiske egenskaber (udglødet tilstand, typiske værdier)
|
Præstation |
Numerisk værdi |
Testbetingelser |
|
Initial permeabilitet (μi) |
Større end eller lig med 12.000 |
0,1 mT magnetfelt |
|
Maksimal permeabilitet (μmax) |
≈ 180,000 |
Udglødet tilstand |
|
Tvangskraft (Hc) |
Mindre end eller lig med 16 A/m |
Udglødet tilstand |
|
Mætningsmagnetisk fluxtæthed (Bs) |
Større end eller lig med 1,55 T |
800 A/m magnetfelt |
|
Magnetisk induktionsintensitet (B) |
≈ 1.5 T |
Under et 2.000 A/m magnetfelt |
Ydeevne ved høj-temperatur
Curie-temperaturen på Permalloy 50 er cirka 480 grader. Nedenfor er typiske referenceværdier for, hvordan magnetiske egenskaber ændres med temperaturen:
|
Temperatur |
Mætningsmagnetisk fluxtæthed (Bs) |
Note |
|
Rumtemperatur |
Større end eller lig med 1,6 T |
- |
|
100 grader |
≈ 1.5 T |
Ydeevnefastholdelsesrate > 93 % |
|
200 grader |
≈ 1.3 T |
Ydeevnefastholdelsesrate > 81 % |
|
300 grader |
≈ 1.0 T |
Ydeevnefastholdelsesrate > 62 % |
Antioxidant ydeevne:
Permalloy 50 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400 grader), overfladebelægningsbeskyttelse anbefales.
Organisatorisk stabilitet:
Ved at optimere varmebehandlingen kan Permalloy 50's kornstruktur styres præcist for at sikre ensartethed i magnetiske og mekaniske egenskaber. Udglødningstemperatur og -tid påvirker direkte de endelige magnetiske egenskaber og skal kontrolleres nøje.
Gældende medier:
1. Konventionelt atmosfærisk miljø
2. Elektriske isoleringsmedier
3. Fly petroleum, hydraulikolie
4. Gasmiljø med høj-temperatur (mindre end eller lig med 200 grader)
Bemærk: Permalloy 50 er en metallisk blød magnetisk legering og er ikke egnet til ætsende væskemiljøer såsom stærke syrer og stærke alkalier. Ved længere tids udsættelse for fugtigt miljø anbefales rustforebyggende behandling.
Permalloy 50 er designet til magnetiske applikationer, der kræver høj permeabilitet, lavt tab og høj pålidelighed. Det anbefales til brug i følgende områder:
Ansøgningsfelter
-
Magnetisk afskærmning: Magnetiske afskærmningshuse til præcisionsinstrumenter, oscilloskopafskærmning, magnetisk afskærmning med elektronmikroskop, afskærmning af kommunikationsudstyr og sensorafskærmningsskaller.
-
Elektronik og telekommunikation: Lydtransformatorer, miniature induktorer, magnetiske forstærkere, filtre, pulstransformatorer, strømtransformatorer og svage magnetfeltsensorer.
-
Luftfart: Magnetisk afskærmning af inerti-navigation, afskærmning af flyelektronikudstyr, magnetisk afskærmning af gyroskoper, magnetisk afskærmning for højdemåler og afskærmning af radarsystemfølsomme komponenter.
-
Medicinsk udstyr: MRI magnetisk afskærmning, medicinske sensorer, magnetiske fokuseringssystemer til elektronmikroskoper og magnetoencefalografi/magnetokardiografi (MEG/MCG) magnetisk afskærmning.
-
Bilindustrien: Magnetiske kredsløb til brændstofindsprøjtningssystemets solenoider, magnetiske reluktanspositionssensorer, ABS-sensorer og elektroniske gaspedalsensorer.
-
Præcisionsinstrumenter: Elektromagnetiske vægte, magnetometre, magnetiske kredsløb til spektrometre, magnetisk afskærmning til partikeldetektorer og magnetisk afskærmning til kvantesensorer.
-
Forskning og metrologi: Standard induktorer, fluxmetre, magnetiske måleinstrumenter, præcisionsstrømtransformatorer og kvante Hall effekt målesystemer.
Levering og tilpasning
Vi tilbyder fleksible og pålidelige forsyningskædeløsninger for at sikre, at du modtager Permalloy 50-materialer, der passer perfekt til dine projektkrav.
|
Form |

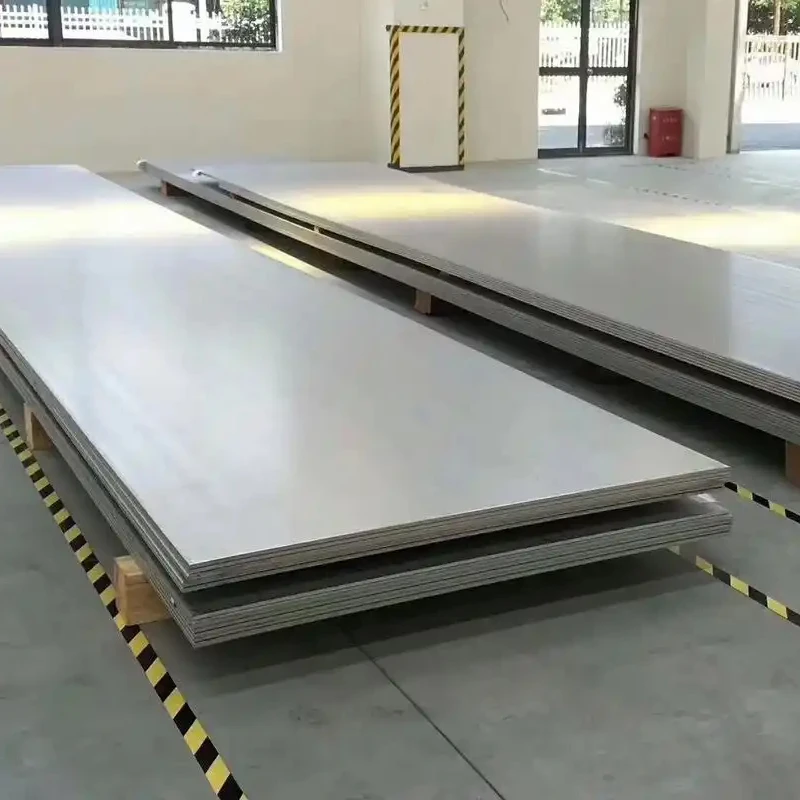

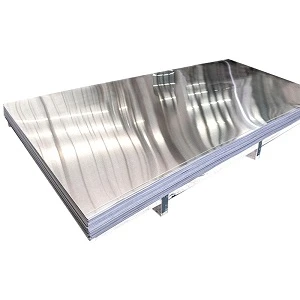

 Ark/Plade
|

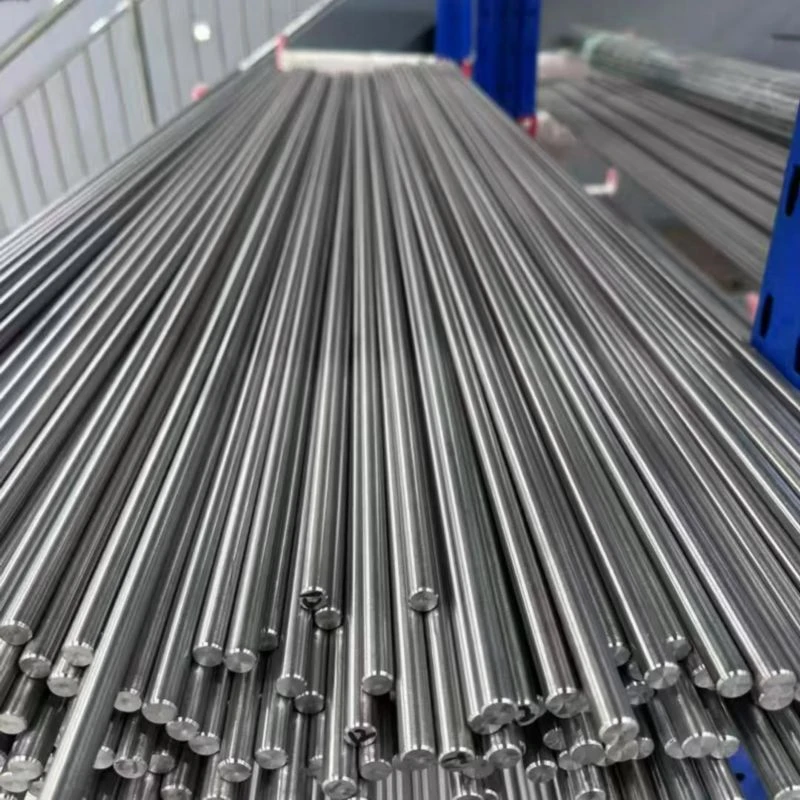

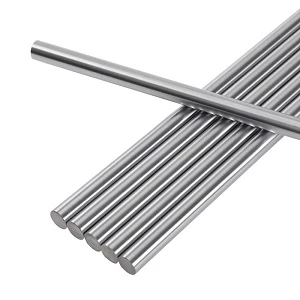

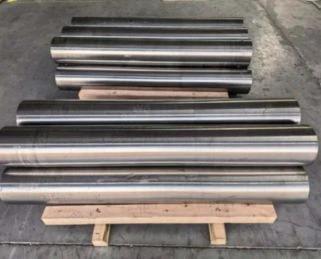

 Bar/stang
|

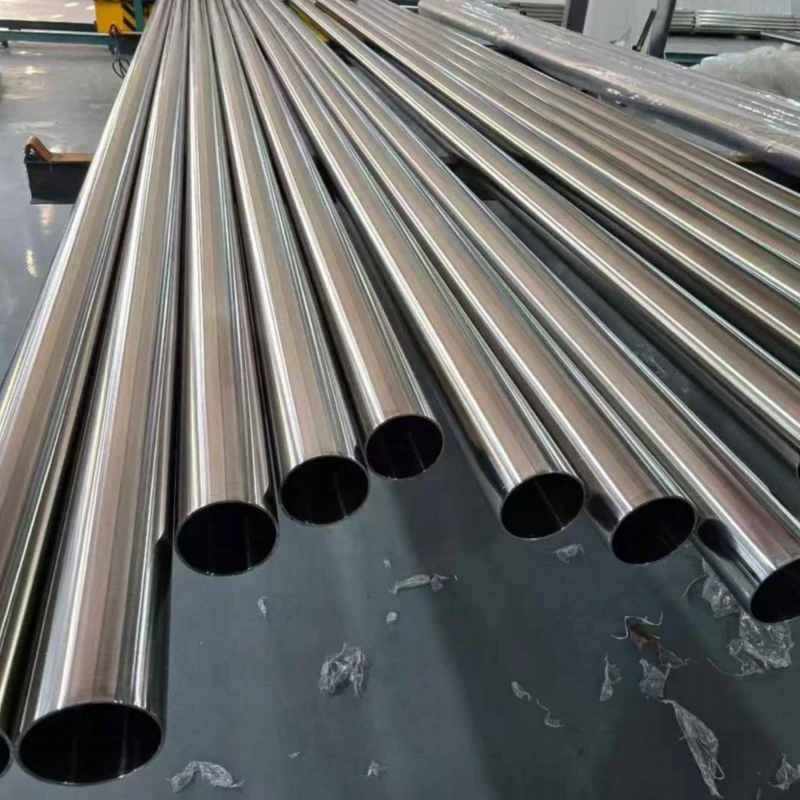

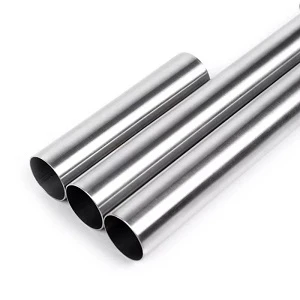

 Rør/rør
|

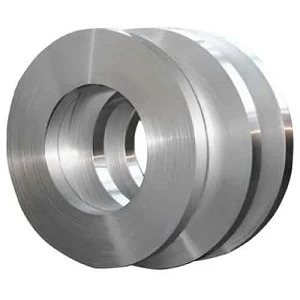

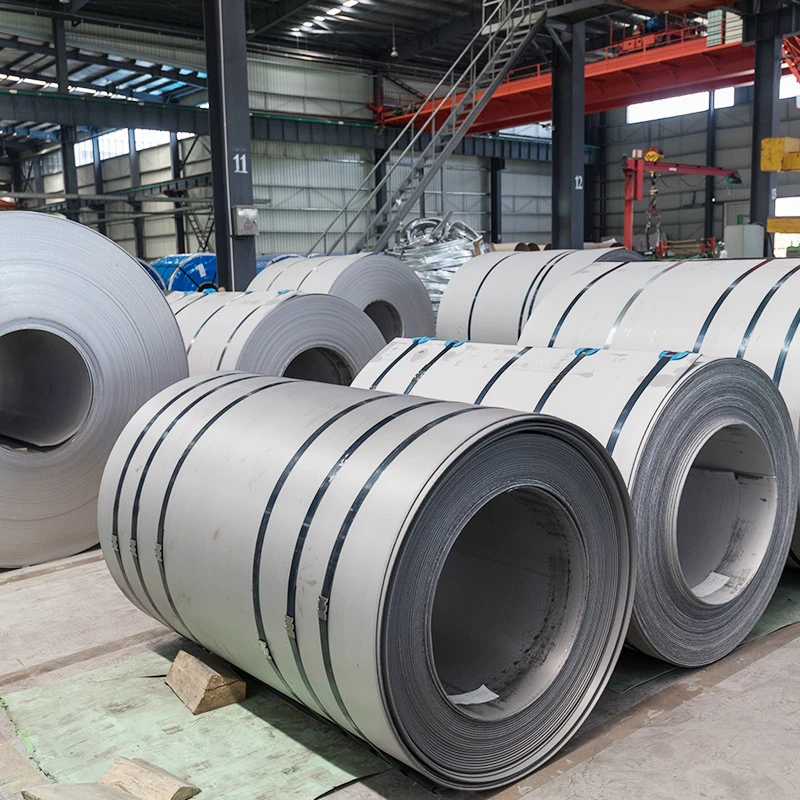

 Strip/Sheet Coil
|

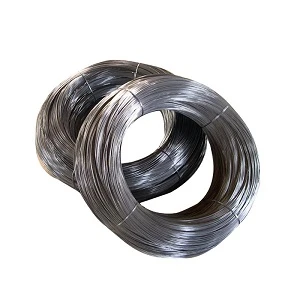

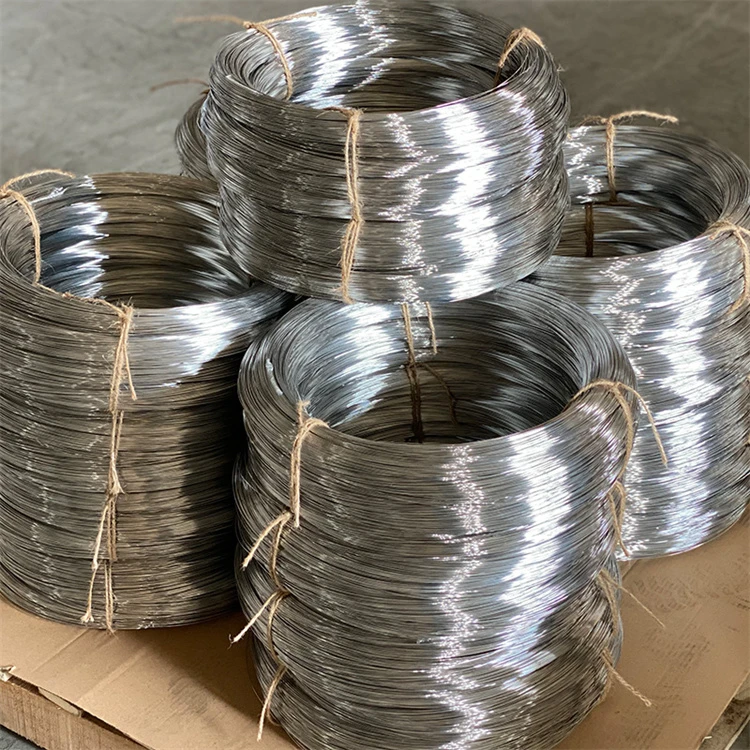

 Tråd/wirestang
|
|---|---|---|---|---|---|
|
Konventionel rækkevidde |
Tykkelse: 0.5 - 100 mm |
Diameter Φ6-500mm |
Udvendig diameter Φ10-300mm |
Tykkelse: 0,05 – 3,0 mm |
Diameter Φ0,1-10mm |
|
Mulighed for tilpasning |
Varmt-eller koldvalsede-plader, ultra-tynde plader (startende fra 0,1 mm), udstansede dele og tilskåret-til-skæring |
Smedede stænger, varme-valsede stænger, polerede stænger og formede stænger |
Sømløse rør, svejsede rør, fast-skæring |
Præcisionsstrimmelmaterialer, stemplingsspole, lamineret blanking, ikke-standardbredde |
Præcisionstegning, speciel overfladebehandling |
Hvorfor vælge os? - Pålidelig teknisk teknologi. Pålidelig levering.
Vi er ikke kun en leverandør, men en betroet materialepartner for dig i Kina.

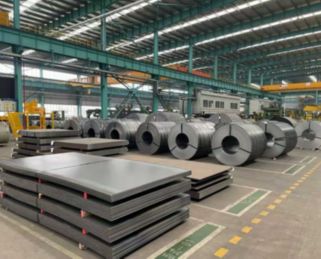

Vertikalt integreret produktion
Ejer 20.000㎡ anlæg med 10+ automatiserede linjer (8,000+ tons/år). Internt-værktøjs- og matricecenter muliggør hurtig tilpasning og effektiv omkostningskontrol - ingen mellemmandsopmærkning.

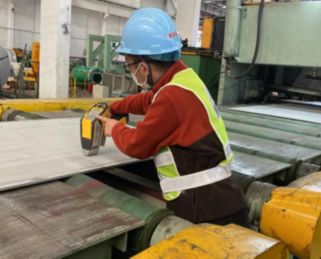

Streng kvalitetskontrol på alle stadier
Fuld sporbarhed på tværs af vigtige QC-kontrolpunkter gennem hele produktionen. 100 % i overensstemmelse med ASTM/ASME-, EN- og GB-standarderne. Materialetestrapporter tilgængelige med hver forsendelse.

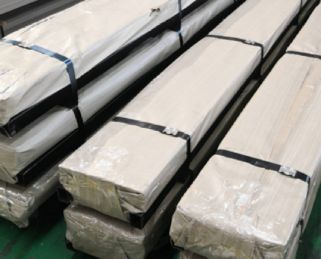

Pålidelig levering og eksportemballage
10+ års eksport til Europa, Nordamerika, Sydøstasien og Mellemøsten med vandtæt og anti-rustbeskyttelse kombineret med fleksible forsendelsesmuligheder sikrer sikker og-ankomst.
Prøvevalidering før masseproduktion
Vi leverer gratis prøver til kvalitetskontrol, så du kun kan placere bulkordrer efter godkendelse. Vi sikrer ensartethed fra prøve til masseproduktion ved nøjagtige dimensionsmålinger og gennemsigtig fremstilling.
FAQ
Q: Hvad er de vigtigste fordele ved Permalloy 50?
Q: Hvilken varmebehandling er påkrævet for Permalloy 50?
Q: Hvad er den maksimale driftstemperatur?
Q: Hvad er forskellen mellem Permalloy 50 og Hiperco® 50?
